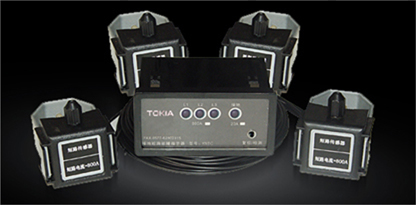

面板型故障指示器主要有主機和短路(接地)電流傳感器兩大部分組成。主機外形尺寸為長×寬×高=93×43×80mm,控制柜上主機安裝開口尺寸為長×寬=91.5mm×43.5mm。指示器主機安裝在配電柜的前面板上,接地或短路傳感器安裝在被檢測的線路上,傳感器和主機通過光纖連接。 安裝步驟: 一、主機與電流傳感器的安裝:主機安裝在配電柜的前面板上;短路電流傳感器安裝在環網供電線路的A、B、C三相上,必須緊固地套接在被檢測的線路上;接地電流傳感器安裝在已分開的剝去屏蔽的三相電纜總線上。 二、主機與電流傳感器的接線連接:在主機背面可見一組16位的端子排,是用以檢測故障的電流傳感器數據輸出信號與主機連接的接口。具體安裝步驟如下: 1.將對應A相短路電流傳感器的兩條紅色數據線分別連接到接口端子排的6和7號位上,另一條黑色的線接在接口端子排的5號位上。 2.將對應B相短路電流傳感器的兩條紅色數據線分別連接到接口端子排的9和10號位上,另一條黑色的線接在接口端子排的8號位上。 3.將對應C相短路電流傳感器的兩條紅色數據線分別連接到接口端子排的12和13號位上,另一條黑色的線接在接口端子排的11位上。 4.將對應接地電流傳感器的兩條紅色數據線分別連接到接口端子排的15和16位上,其余一條黑色的線接在接口端子排的14位上。
安裝接地故障傳感器時,把鋼帶兩端緊固螺絲擰出,使鋼帶脫出后將三相電纜套入其中,在合適的位置將緊固螺絲擰緊,收緊尼龍扎帶,使之不能松動,然后將電纜與顯示儀器后面板的接地傳感器接線端子相連接。 安裝短路故障傳感器時,將緊固環兩端的螺絲擰下,套住電纜后,將緊固環上的螺絲擰緊,并將調節螺桿旋動,使之固定在電纜上。然后將光纜的一端與光纜接口連接,將螺絲旋緊,光纜的另一端與顯示儀器后面板的短路接口連接,連接時應注意相位。 安裝完畢,按下檢測/復位按鈕進行自檢,指示燈閃爍,表示顯示儀器工作正常,然后再次按下按鈕,指示燈停止閃爍即已投運。 |
